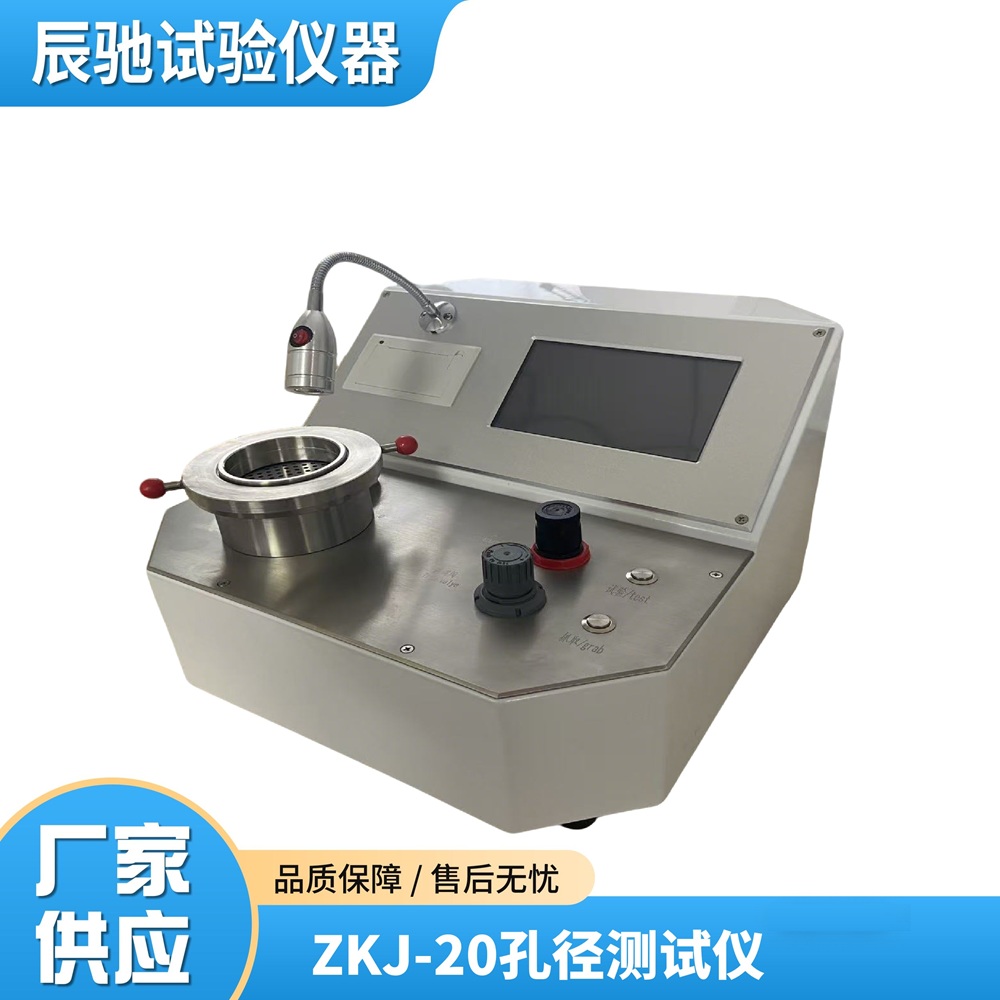

ZKJ-20全自动孔径测试仪核心工作原理与技术架构解析

2026年09月16日 14:43:35 人气: 9 来源: 济南辰驰试验仪器有限公司

ZKJ-20全自动孔径测试仪是基于泡点法与平均流量法研发的专业化孔隙检测设备，契合GB/T2679.14-2026标准检测原理，主要用于测定纸、纸板、滤材等多孔材料的最大孔径、平均孔径与孔径分布，广泛应用于造纸、新能源、过滤材料、包装等行业的理化性能检测。设备依托流体力学与毛细作用原理，结合自动化测控系统，实现试样孔隙参数的自动化采集、运算与输出。

设备核心检测原理分为两大模块，分别对应新标准的两项核心检测方法。其一为泡点法测最大孔径，将试样浸润后，液体填充试样内部所有孔隙，通过逐步递增试样一侧的气体压力，克服孔隙内液体的毛细张力。当压力达到临界值时，最大孔径孔隙内的液体被挤出，试样表面持续析出气泡，此时对应的临界压力即为泡点压力，结合浸润液表面张力参数，即可换算得出试样最大孔径数值。

其二为平均流量法测平均孔径与孔径分布，是新版标准新增的核心检测功能。设备通过采集润湿试样与干燥试样在不同压力下的气体流量数据，分别绘制湿流量曲线与干流量曲线，通过半干流量曲线的交点压力参数，运算得出试样平均孔径。同时通过不同压力区间的流量占比，分析材料孔隙的分布规律，完整还原试样孔隙结构特征。

设备整体技术架构分为硬件检测单元与软件测控单元。硬件单元采用304不锈钢测试腔体与测试台面，具备耐腐蚀、抗氧化特性，可长期适配异丙醇、工业乙醇等浸润液的试验环境。搭载高精密压力传感器与带显示流量调节计，压力调节精度稳定，流量调控便捷，搭配专用LED光源，可清晰观测气泡析出状态，精准捕捉泡点临界状态。


设备搭载2.5L储气瓶与自带增压泵气源系统，可提供稳定、洁净的试验气源，规避外接气源压力波动对试验数据的干扰。专属孔板托网结构可规避测试气流对试样的冲击影响，同时扩大有效测试面积，适配直径88mm试样检测，有效测试面积可达20±0.5cm?，满足标准常规试样检测规格，特殊尺寸试样可定制适配。

软件测控单元采用七寸彩色触摸屏操作系统，内置标准化运算程序，搭载温度补偿功能，可自动感应试验液体温度，实时调取对应液体张力系数参与孔径计算，抵消温度变化带来的检测偏差。设备支持全程自动化试验流程，从加压、稳压、数据采集到结果运算自动完成，配套微型打印模块，可直接输出完整试验报告，适配实验室常态化检测需求。
